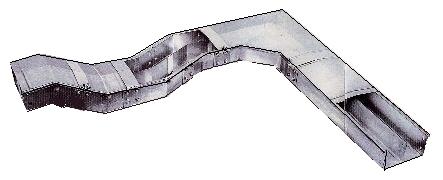

■本体に関して
従来型の形状と異なり当社では外２度曲げの断面形状を標準としています。この利点は以下の通りです。

ケーブルの損傷防止
　従来型の場合はケーブルを敷設するときトレイの縁でケーブルに損傷を与える可能性がありました。当社仕様では板の端部によるケーブルの損傷の恐れは有りません。

接続部をボルト止めにしました。
　トレイ接続をボルト固定式とし、さらに角根丸頭ボルトの採用でトレイの取り付け作業を容易にしました。これによって火気禁止の場所でも取り付けが可能です。また、一部分の取り替え工事の場合でも容易に取り替えられることも利点の１つとなります。

カバーとの連携について
　従来型と異なりカバーの固定の為の本体に溶接されている部分が無い為、溶接による本体にかかる「無理」が有りません。これによってその部分からの錆の発生が無く、特に溶融亜鉛鍍金する場合にも、鍍金工程の歪みが生じず耐久性に優れ、外観も美しく仕上がります。

セパレータに関して
セパレータの接続に接続金具を、セパレータの端部にエンド金具を使用しております。これによってケーブル敷設時の損傷防止に効果があります。

■カバーに関して
カバーの固定方法を改善しようと当社ではもっとも力を注ぎ開発して参りました。固定の確実性、作業性、耐久性、美観、勾配カバーの諸問題など多くの点をクリアにしました。以下は改善された点です。

ビス固定の場合は
カバー１枚に対して多くのビス固定が必要で作業性が悪く、新設時だけでなくケーブルの増設時、点検時にも大きな作業負担となります。ビス部分からの劣化・錆付き、ビスの紛失などの保守作業にも注意する必要があります。

クランプ方式の場合は
クランプ方式はボルトの加圧による摩擦のみで固定しているので不安定です。強風などによってカバーが飛散する事がよくあります。また、作業時に何かがぶつかってクランプが落下する事が多く危険でもあります。ためしにクランプを外側に蹴ると容易に外れてしまいます。

当社標準の場合は
カバー１枚に対して１枚のバンド、１つのナットだけで強固に固定することができます。構造上カバーバンドの落下の恐れも有りません。特殊形状のフックボルトが脱落防止になっている事にもご注目下さい。

当社標準は勾配カバーにも適しています。
上記の２つの従来型では
勾配カバーの固定に難点がありました。特にクランプ型では強度不足がさらに助長され、苦肉の策としてサイド部分を平らにする等の処置が行われていました。変形部分でのカバーは、勾配部分と平面部分を溶接するか、あるいは「誤魔化し」が行われていました。

当社標準仕様では
実はこの仕様は勾配カバーをしっかりと固定する事を目指して開発されたもので、勾配カバーも平カバーも同じように強固に固定することができます。

当社標準は作業性に優れています。
カバーは１枚ナットに対して１個のナットで固定できます。蝶ナットを使用しておりますので工具無しで取り付けられ、ボルトや蝶ナットは脱落防止構造となっており、紛失の恐れがありません。

さらにバンドの取り付けはいわゆる「トンボが効く」形状ですので、作業の為の足場は片面だけですんでしまいます。トレイの上部に十分な余地が無い場合でもカバーの固定が楽に行えます。

当社標準はカバーの防水性に優れています。
従来型では
カバーとカバーの取合いは、片側のカバーを膨らませ重ねる形状が一般的でした。この形状ではカバーに方向性が生じて、変形部との取合いの関係で設計や施工上非常な困難なケースが生じました。

洞道内などの狭い場所での作業では、搬入時に方向を間違うと「カバーをひっくり返す」事が必要になり、最悪の場合には一度外に出さなくてはなりません。また、幅の広いカバーでは「膨らませたカバー」と「切りっぱなしのカバー」とで強度が異なり、「切りっぱなしの」方だけが大きくタワミ　10ｍｍ以上もの隙間が生じたりします。

当社標準では
直線物のカバーは「トンボが効き」ますので狭い場所での施工も苦になりません。又カバーの両端の断面形状が同じで、強度に差が無くカバー同士の継ぎ目に隙間ができません。

カバーにはビーディング加工が施してあるのでタワミも防止されます。カバーとカバーバンドは強固に密着し、ビーディング部も防水効果を兼ねて発揮します。
